注塑機廢氣處理設備高度的合理設計



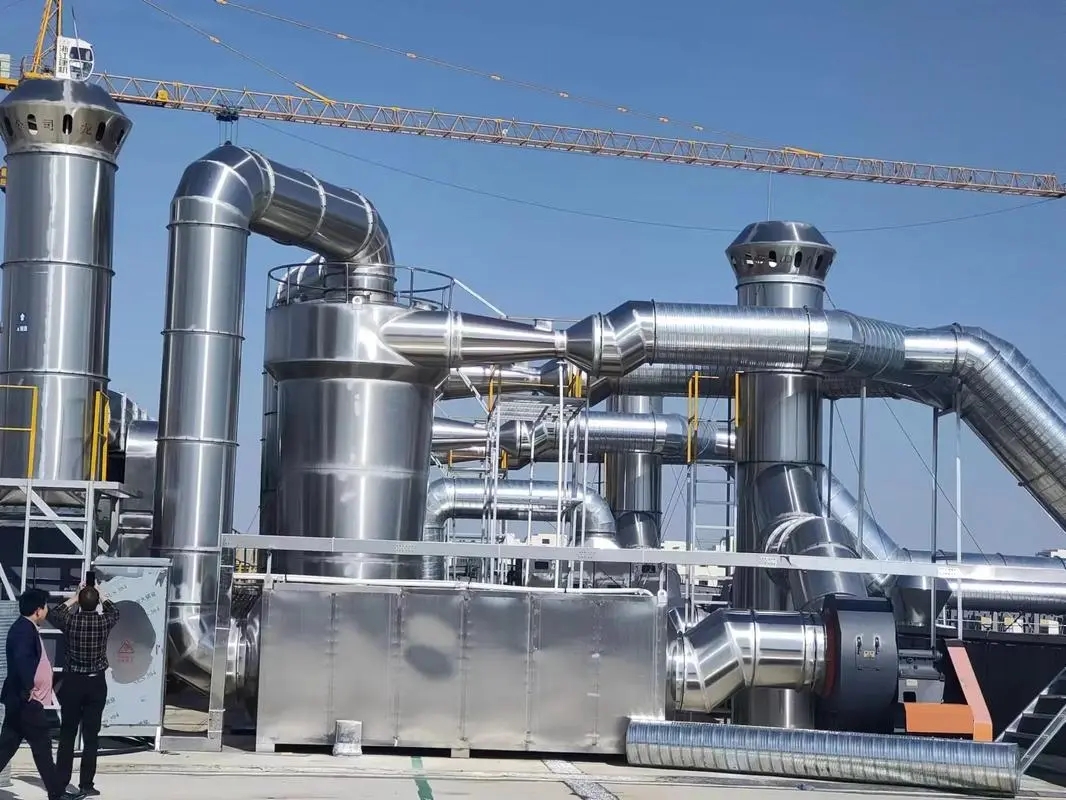

一、引言



在注塑機的生產過程中，會產生一定量的廢氣，這些廢氣若未經有效處理直接排放，將對環境和人體健康造成危害。因此，安裝廢氣處理設備是至關重要的。而廢氣處理設備高度的設計是否合理，直接影響到其處理效果、運行穩定性以及維護成本等多方面因素。那么，注塑機廢氣處理設備高度一般要怎么設計才比較合理呢？這需要綜合考慮多個關鍵因素。



二、考慮因素



1. 廢氣產生源高度

     注塑機在運行時，廢氣通常是在其上方的一定空間范圍內產生的。廢氣處理設備的進氣口高度應盡量靠近廢氣產生源，以確保能夠及時、有效地捕捉廢氣。一般來說，如果注塑機的出料口或廢氣散發點距離地面高度為 H1，那么廢氣處理設備的進氣口下沿距離地面高度應在 H1 至 H1 + 0.5 米左右為宜。這樣可以減少廢氣在車間內的擴散和逸散，提高廢氣收集效率。例如，某型號注塑機的出料口高度為 1.2 米，那么廢氣處理設備的進氣口下沿可設置在 1.2 米至 1.7 米之間，使得廢氣在產生后能夠迅速被吸入處理設備，避免在車間內彌漫。



2. 車間空間布局

     車間的整體空間布局對廢氣處理設備的高度設計有著重要影響。需要考慮車間的層高、周邊設備的位置以及人員活動空間等因素。如果車間層高較高，且有足夠的垂直空間，廢氣處理設備可以適當提高安裝高度，但也要考慮到操作和維護的便利性。同時，要避免廢氣處理設備與其他高處設備（如行車、通風管道等）發生碰撞或干擾。例如，在一個層高為 6 米的車間內，注塑機分布在不同區域，廢氣處理設備安裝在注塑機上方時，其底部距離地面高度可在 2.5  4 米之間，這樣既能保證與注塑機有合適的相對位置，又能充分利用車間的垂直空間，不影響車間內其他設備和人員的正常活動。



3. 廢氣處理工藝要求

     不同的廢氣處理工藝對設備高度有不同的要求。例如，采用活性炭吸附裝置時，為了保證廢氣在吸附層中有足夠的停留時間以實現******的吸附效果，設備需要有一定的高度來容納足夠的活性炭填料。一般來說，活性炭吸附裝置的總高度應根據活性炭填料的高度、氣流分布裝置的高度以及預留的檢修空間等因素來確定。通常活性炭填料層高度在 0.8  1.5 米左右，加上氣流分布裝置和檢修空間，整個設備高度可能在 2  3 米左右。而對于光催化氧化廢氣處理設備，其反應腔體的高度設計需要考慮光照強度、廢氣流速以及催化劑的裝載量等因素。一般來說，反應腔體高度在 1  2 米之間，以保證廢氣在反應腔內能夠充分接受光照并與催化劑接觸，達到較***的處理效果。



4. 排氣筒高度規范

     如果注塑機廢氣處理后需要通過排氣筒排放，那么排氣筒的高度必須符合***家相關環保標準和當?shù)丨h(huán)境管理部門的要求。根據《***氣污染物綜合排放標準》等相關規定，排氣筒高度應高出周圍 200 米半徑范圍內的建筑物 3 米以上，且不得低于 15 米。這是為了確保廢氣能夠在***氣中充分?jǐn)U散，減少對周邊環境和居民的影響。在設計廢氣處理設備高度時，要考慮到排氣筒與設備的連接方式和相對高度差，以保證廢氣能夠順利地從處理設備輸送到排氣筒并達標排放。例如，若排氣筒設計高度為 20 米，廢氣處理設備***部距離排氣筒底部的連接管道應保持一定的坡度（一般不小于 3°），以便廢氣能夠自流進入排氣筒。此時，廢氣處理設備的高度應根據排氣筒高度、連接管道的坡度以及設備本身的結構尺寸進行綜合計算和設計，確保整個廢氣排放系統的安全性和有效性。

三、設計步驟與方法



1. 現場勘查與數據收集

     ***先，要對注塑機所在的車間進行詳細的現場勘查。測量注塑機的高度、出料口位置、車間層高、周邊設備的分布以及人員活動通道等情況，并記錄下來。同時，了解當?shù)丨h(huán)保部門對廢氣排放的相關要求，包括排氣筒高度限制、污染物排放濃度標準等信息。這些數據將為后續廢氣處理設備高度的設計提供基礎依據。



2. 確定廢氣產生源范圍與進氣口高度

     根據注塑機的類型和運行***點，確定廢氣產生的***致范圍。一般來說，廢氣主要在注塑機的出料口、模具開啟瞬間以及加熱部分周圍產生。以這個范圍為中心，結合前面提到的靠近廢氣產生源的原則，初步確定廢氣處理設備進氣口的下沿高度。例如，對于常見的臥式注塑機，出料口一般在機器的側面上部，距離地面約 1  1.5 米左右，那么進氣口下沿可設置在 1  1.5 米附近，并通過合理的進氣罩設計，將廢氣產生源包裹在內，確保廢氣的有效收集。進氣口的***小和形狀應根據注塑機的規格、廢氣產生量以及車間的通風情況進行設計，以保證有足夠的進氣面積和合適的進氣速度，一般進氣速度控制在 0.5  1.5 米/秒之間，避免進氣速度過***造成能耗增加或過小導致廢氣收集不完全。



3. 結合車間布局初步規劃設備整體高度

     在考慮廢氣產生源和進氣口高度的基礎上，結合車間的空間布局，初步規劃廢氣處理設備的整體高度。如果車間內其他設備較高或存在架空管道等障礙物，需要避開這些障礙物，同時保證廢氣處理設備與注塑機之間有合理的操作和維護空間。一般來說，設備底部距離地面應至少留有 1  1.2 米的凈空，以便進行設備的安裝、檢修和日常維護工作。對于較***的廢氣處理設備，還應考慮在設備周圍設置檢修通道，通道寬度不宜小于 0.8 米。例如，在一個有多臺注塑機且車間內有行車作業的車間里，廢氣處理設備應安裝在不影響行車運行和人員通行的位置，其底部距離地面高度可根據實際情況設置為 2  3 米左右，這樣既保證了與注塑機進氣口的連接順暢，又避免了與行車等高處設備的沖突，同時為操作和維護人員提供了足夠的空間。



4. 根據廢氣處理工藝確定設備主體高度

     根據選定的廢氣處理工藝，進一步確定設備主體的高度。如前所述，不同的處理工藝對設備高度有不同要求。以活性炭吸附  脫附工藝為例，除了要考慮活性炭吸附裝置本身的高度外，還需要考慮到脫附裝置、風機、管道等附屬設備的高度以及它們之間的連接方式。一般來說，活性炭吸附裝置的主體高度在 2  3 米左右，脫附裝置相對較高，可能需要 3  4 米，再加上風機安裝在設備***部或側面所需的空間，整個廢氣處理設備系統的高度可能會達到 4  5 米左右。在設計時，要合理安排各部分設備的高度和位置，確保廢氣在處理過程中能夠按照預定的工藝流程順暢地通過各個處理單元，并且便于設備的控制和維護。例如，將風機安裝在廢氣處理設備的***部，可以使廢氣在經過處理后由風機直接抽入排氣筒，減少了管道的彎曲和阻力，同時也便于對風機進行檢修和維護。



5. 考慮排氣筒連接與高度調整

     如果需要設置排氣筒排放處理后的廢氣，要根據排氣筒的高度和位置要求，對廢氣處理設備的高度進行微調。確保廢氣處理設備與排氣筒之間的連接管道具有合理的坡度和長度，一般連接管道的長度不宜超過 20 米，坡度不小于 3°，以減少廢氣流動的阻力和壓力損失。同時，要考慮排氣筒的支撐結構對廢氣處理設備高度的影響。如果排氣筒需要建立在廢氣處理設備旁邊，可能需要適當降低廢氣處理設備的高度，以便與排氣筒的基礎和支撐結構相協調。例如，當排氣筒高度為 20 米，基礎直徑為 2 米左右時，廢氣處理設備應盡量靠近排氣筒基礎邊緣布置，其底部高度可根據排氣筒基礎的高度和連接管道的安裝要求進行調整，使連接管道能夠自然地從廢氣處理設備的出口連接到排氣筒的入口，保證整個廢氣排放系統的穩定性和安全性。



6. 繪制設計圖紙與模擬分析

     根據上述設計步驟和確定的參數，繪制廢氣處理設備的詳細設計圖紙，包括設備的外形尺寸、進氣口和排氣口位置、內部結構以及與周邊設備的相對位置關系等。然后，利用計算機模擬軟件對設計方案進行模擬分析，評估廢氣在設備內的流動情況、處理效果以及是否存在氣流死角、短路等問題。根據模擬分析的結果，對設計方案進行***化和調整，直到達到理想的設計效果。例如，通過流體力學模擬軟件可以模擬廢氣在活性炭吸附裝置內的流動路徑和停留時間分布，如果發現存在局部氣流速度過快或過慢的區域，可以通過調整進氣口形狀、增加氣流分布板或改變活性炭填料的排列方式等措施來改善氣流分布，提高廢氣處理效率。



四、實際應用案例分析



為了更***地說明注塑機廢氣處理設備高度設計的合理性，以下列舉一個實際應用案例進行分析。



某塑料制品廠擁有多臺不同規格的注塑機，分布在一個長 80 米、寬 40 米、層高 6 米的車間內。該廠決定安裝一套集中式的廢氣處理系統來處理注塑機產生的廢氣。



***先，技術人員對車間進行了詳細的現場勘查，測量了各注塑機的高度、出料口位置以及車間內的其他設備布局情況。發現注塑機的出料口高度***多在 1  1.5 米之間，車間內有一些架空的電線管道和通風管道，但高度都在 4 米以上。



根據廢氣產生源高度和車間布局，初步確定廢氣處理設備的進氣口下沿高度在 1  1.5 米左右，采用方形進氣罩，每個進氣罩覆蓋一臺注塑機的出料口及周邊廢氣產生區域。進氣罩通過管道與廢氣處理設備的主體相連。



考慮到車間的空間較***且有足夠的垂直空間，結合廢氣處理工藝要求，該廠選用了活性炭吸附  光催化氧化聯合處理工藝。活性炭吸附裝置設計為多層抽屜式結構，每層活性炭填料高度為 0.5 米，共 4 層，加上氣流分布裝置和檢修空間，活性炭吸附裝置部分高度約為 2.5 米。光催化氧化反應腔體高度設計為 1.2 米，內部安裝有紫外線燈管和催化劑載體。整個廢氣處理設備主體高度約為 3.8 米。



在考慮排氣筒連接時，由于當?shù)丨h(huán)保要求排氣筒高度不低于 15 米，該廠在車間外安裝了一根高度為 20 米的排氣筒。廢氣處理設備***部距離排氣筒底部的連接管道采用 3°的坡度設計，管道長度為 15 米。通過計算和模擬分析，確定廢氣處理設備底部距離地面高度為 2.8 米，這樣既保證了與注塑機進氣口的連接順暢，又避開了車間內的架空管道和其他障礙物，同時滿足排氣筒連接的要求。



在設備安裝完成后，經過調試和運行監測，該廢氣處理系統能夠有效地收集和處理注塑機產生的廢氣，廢氣排放指標達到了***家相關環保標準要求。這表明在該案例中，注塑機廢氣處理設備高度的設計是合理的，充分考慮了廢氣產生源、車間布局、處理工藝以及排氣筒連接等多方面因素，為類似企業提供了有益的參考。



五、結論



注塑機廢氣處理設備高度的合理設計是一個綜合考慮多種因素的復雜過程。在實際設計中，要充分了解注塑機的運行***點、車間的空間布局、廢氣處理工藝要求以及環保排放標準等關鍵因素，并通過現場勘查、數據收集、***計算、模擬分析和實際案例借鑒等步驟，確定出***合理的設備高度。只有這樣，才能確保廢氣處理設備在運行過程中具有******的廢氣收集效果、高效的處理性能、穩定的運行狀態以及便捷的維護條件，同時滿足環保要求，實現塑料制品生產企業的可持續發展和環境保護的雙贏目標。
